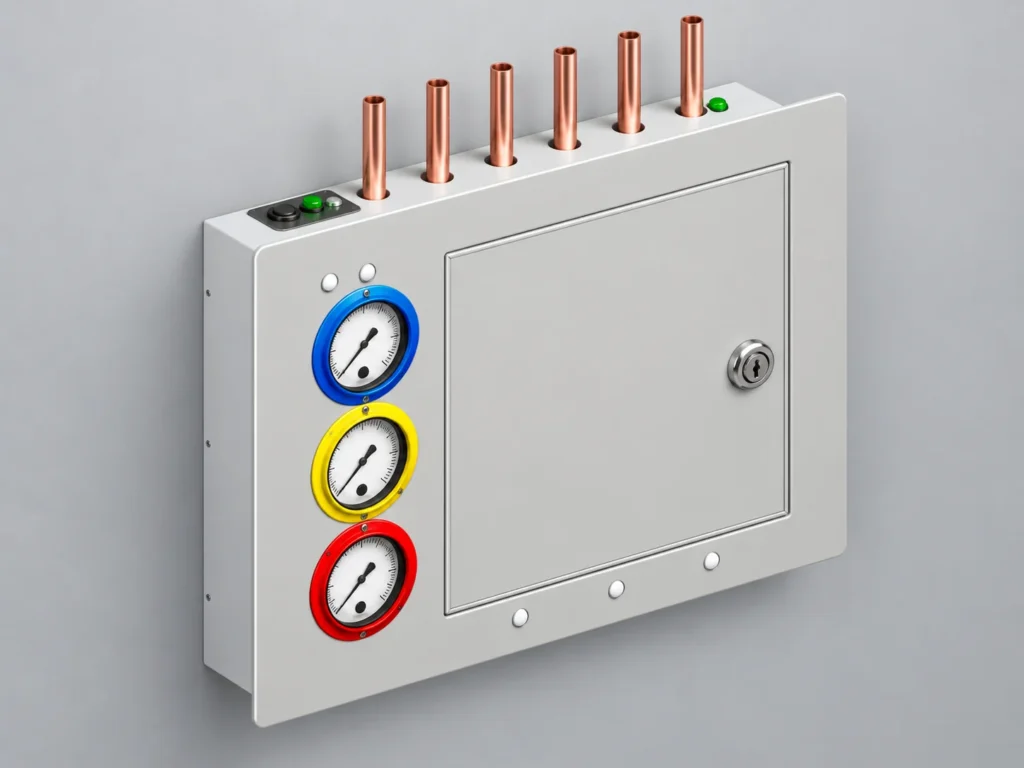

Врезная коробка газовая поэтажная ВКГЭС-3 на три газовые линии с сигнализацией

ВКГЭС-3 — встроенный узел контроля и зонального отключения трёх линий медицинского газоснабжения. Конструкция позволяет собрать запорную арматуру, измерительные приборы и сигнальные устройства в одной точке, сохранив аккуратное встроенное исполнение.

Для каждой газовой среды предусматривается самостоятельный комплект оборудования. Манометры показывают давление в напорных трубопроводах, вакуумметр используется для контроля разрежения, а датчики отслеживают изменение рабочих показателей.

При возникновении отклонения система формирует местное предупреждение. По проекту сигнал можно передать по кабельной линии на удалённое устройство индикации, расположенное на посту медицинского персонала или в диспетчерской.

Набор газов не является фиксированным. Распространённое сочетание кислорода, сжатого воздуха и вакуума может быть заменено любыми тремя газовыми средами, необходимыми для конкретного объекта.

Размер лицевой части:

• ширина — 508 мм;
• высота — 478 мм;
• глубина корпуса — 100 мм.

Указанные ширина и высота относятся к лицевой панели. Размер монтажной ниши и точки подключения определяются отдельным чертежом до начала строительных работ.

Возможно индивидуальное изготовление оборудования с изменёнными габаритами.

ВКГЭС-3 включает три независимо контролируемые и отключаемые газовые линии. Каждая получает собственные вентиль, прибор контроля, датчик и маркировку.

Для крупных систем может быть изготовлена коробка на четыре, пять, шесть и больше газовых линий. Количество элементов сигнализации, размеры корпуса и схема их размещения разрабатываются под требования проекта.

• три запорных вентиля;
• манометры для газов под давлением;
• вакуумметр для вакуумной системы;
• датчики давления и разрежения;
• местная световая индикация;
• маркировка медицинских газов;
• цветовые обозначения линий;
• внутренняя трубная обвязка;
• защитная дверца;
• ограничение доступа к арматуре;
• интерфейс передачи аварийной информации;
• проводное подключение к удалённому терминалу.

Состав сигналов и способ их вывода определяются проектом и согласовываются с заказчиком.

Металлическая лицевая панель окрашивается порошковой краской. Заказчик может выбрать подходящий цвет по каталогу RAL.
