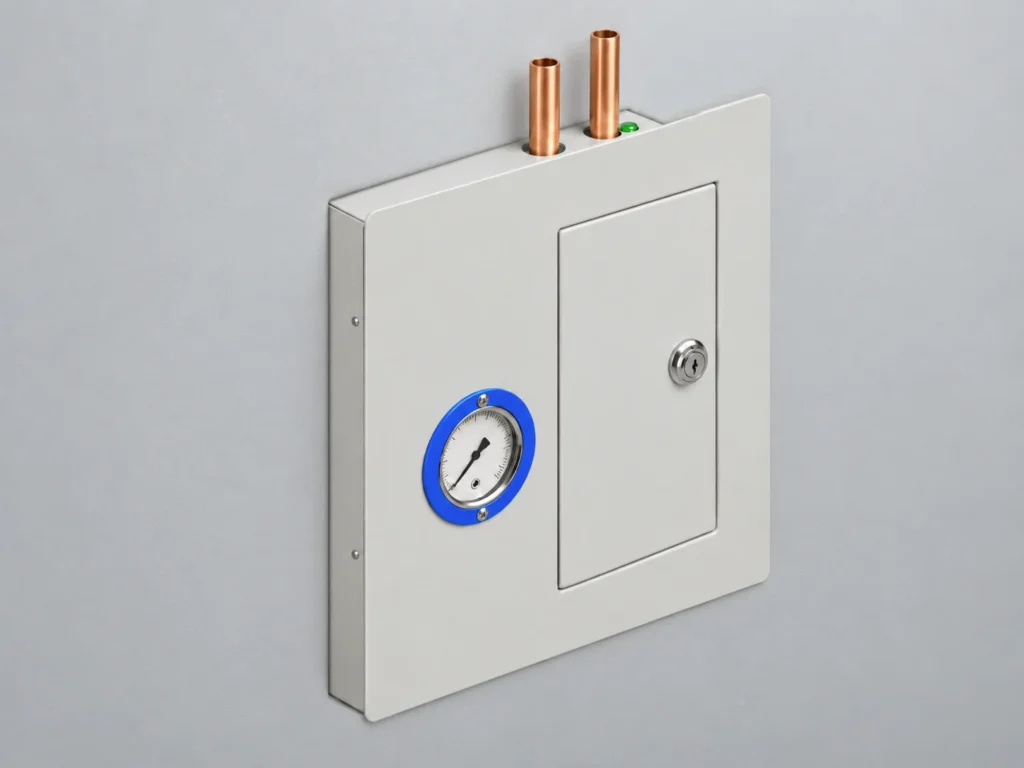

Врезная коробка газовая поэтажная ВКГЭ-1 на одну газовую линию

ВКГЭ-1 предназначена для скрытой установки запорной арматуры одной линии медицинского газоснабжения. Основная часть корпуса размещается в стене или подготовленной нише, а снаружи остаётся лицевая панель с дверцей и контрольным прибором.

Встроенное исполнение позволяет компактно организовать точку зонального отключения медицинского газа и уменьшить выступ оборудования относительно поверхности стены. Для перекрытия линии внутри устанавливается запорный вентиль, а текущие параметры контролируются по манометру или вакуумметру.

Коробка может комплектоваться для кислорода, сжатого воздуха, вакуума, закиси азота, углекислого газа и других медицинских газов. Тип среды, рабочее давление и направление подключения определяются проектом.

Размер лицевой части:

• ширина — 340 мм;
• высота — 480 мм;
• глубина корпуса — 100 мм.

Размер монтажного проёма определяется по монтажному чертежу и должен быть согласован до выполнения строительных работ.

По проекту возможно изготовление корпуса с индивидуальными габаритами.

ВКГЭ-1 рассчитана на одну газовую линию. Для неё предусматриваются отдельный запорный вентиль, прибор визуального контроля и маркировка медицинской среды.

При необходимости возможно изготовление врезной коробки на четыре, пять, шесть и более линий. Размер ниши, лицевой панели и внутреннее расположение элементов в таком случае рассчитываются индивидуально.

• запорный вентиль;
• манометр или вакуумметр;
• внутренняя трубная обвязка;
• обозначение медицинского газа;
• цветовая маркировка линии;
• лицевая панель;
• защитная дверца;
• элементы ограничения доступа;
• технологические вводы для трубопровода.

Состав оборудования и расположение подключений уточняются перед изготовлением.

Лицевая панель и металлические элементы корпуса окрашиваются порошковой краской. Цвет выбирается по каталогу RAL.
