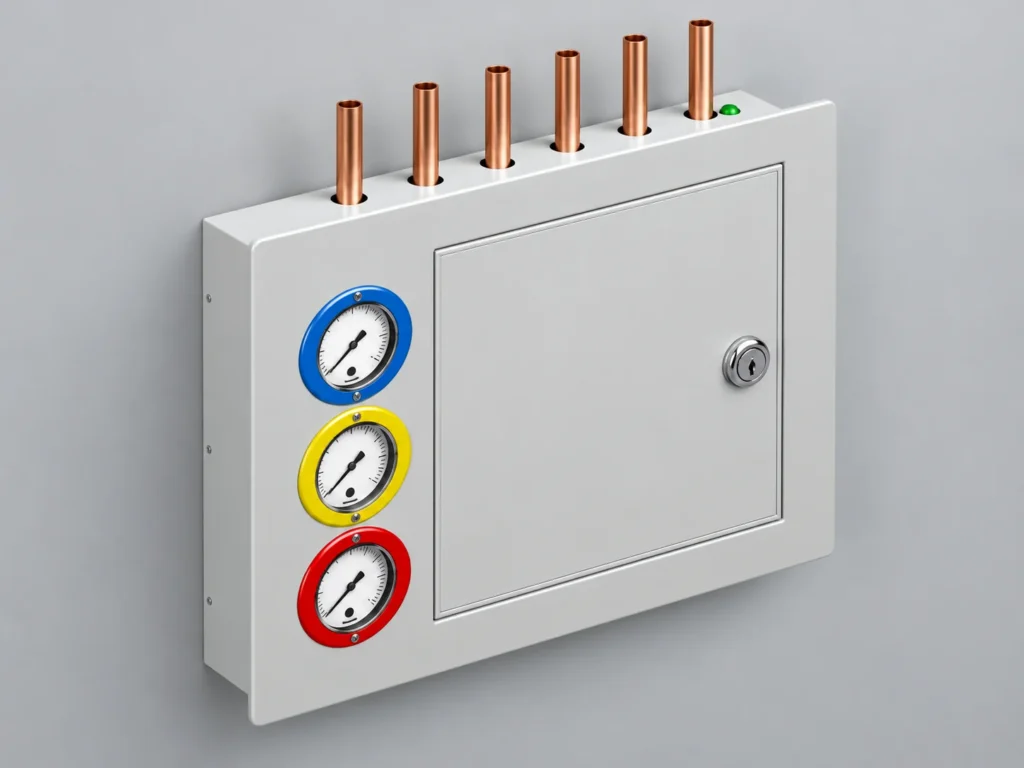

Врезная коробка газовая поэтажная ВКГЭ-3 на три газовые линии

ВКГЭ-3 используется как встроенная точка управления тремя линиями медицинских газов. Конструкция предусматривает скрытое размещение основной части корпуса, трубной обвязки и запорной арматуры в стене. Для осмотра и обслуживания снаружи остаётся лицевая панель с открывающейся дверцей.

Три вентиля позволяют отдельно перекрывать каждую газовую среду. Параметры линий отображаются на установленных приборах: манометрах для газов под давлением и вакуумметре для вакуума.

Часто в одном корпусе размещают кислород, сжатый воздух и вакуум, но эта комбинация является только одним из вариантов. ВКГЭ-3 может комплектоваться для любых трёх медицинских газов в соответствии с заданием на проектирование.

Размер лицевой части:

• ширина — 508 мм;
• высота — 478 мм;
• глубина корпуса — 100 мм.

Размер лицевой панели нельзя использовать как размер строительного проёма. Параметры ниши и точки подведения трубопроводов определяются монтажной документацией.

Возможно изготовление коробки в других размерах по согласованию с заказчиком.

В стандартном исполнении предусматриваются три газовые линии с независимым отключением и визуальным контролем.

Для каждой среды устанавливаются собственные запорная арматура, измерительный прибор и маркировка. Последовательность расположения оборудования определяется проектом.

Если на объекте требуется четыре, пять, шесть или больше медицинских газов, количество линий может быть увеличено. Габариты корпуса, лицевой панели и ниши в этом случае рассчитываются индивидуально.

• три запорных вентиля;
• манометры для напорных линий;
• вакуумметр;
• внутренняя трубная обвязка;
• обозначения газовых сред;
• цветовая идентификация линий;
• лицевая панель;
• защитная дверца;
• ограничение доступа к арматуре;
• технологические вводы необходимого направления.

Окончательный состав оборудования определяется проектом медицинского газоснабжения.

Лицевая панель окрашивается стойкой порошковой краской. Цветовое исполнение выбирается заказчиком по каталогу RAL.
