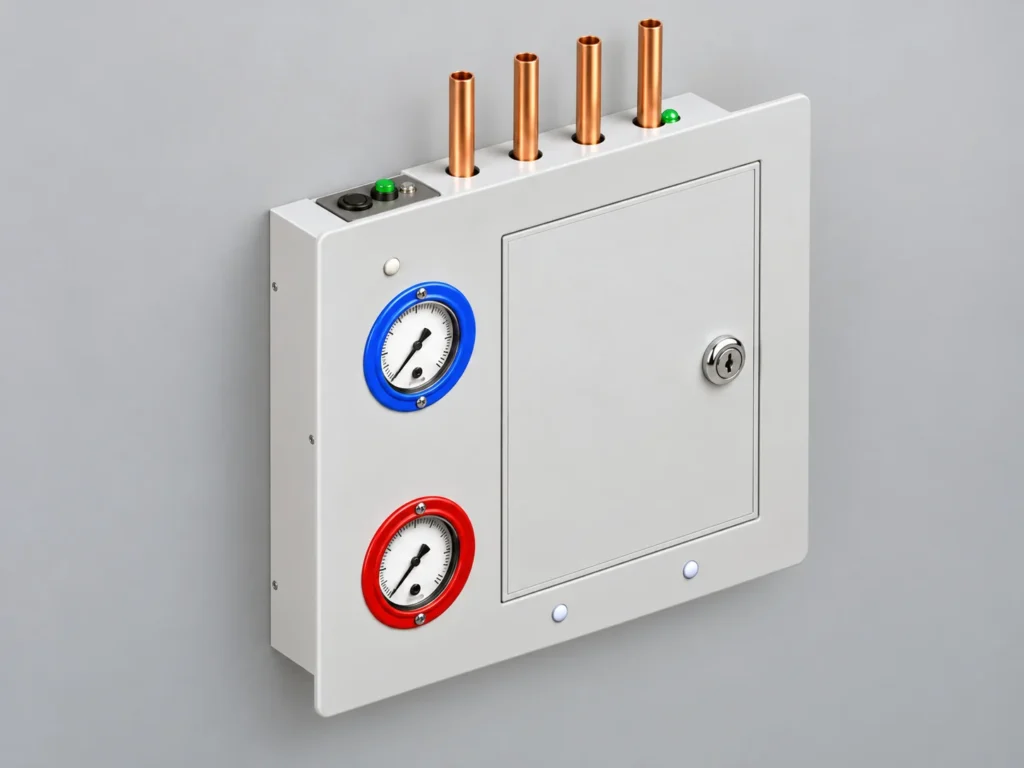

Врезная коробка газовая поэтажная ВКГЭС-2 на две газовые линии с сигнализацией

ВКГЭС-2 объединяет в одном встроенном корпусе запорную арматуру, контрольные приборы и сигнализацию двух линий медицинского газоснабжения. Основное оборудование скрывается в стене, а доступ к вентилям и приборам осуществляется через лицевую дверцу.

Каждая газовая среда контролируется независимо. При необходимости одну линию можно перекрыть для обслуживания, сохранив подачу газа по второй. Датчики отслеживают рабочие параметры, а местная индикация предупреждает об их выходе за допустимые пределы.

Состав газов подбирается индивидуально. Это может быть кислород с вакуумом, кислород со сжатым воздухом или любое другое сочетание, предусмотренное проектной документацией.

Для централизованного наблюдения возможно проводное подключение удалённого терминала. Аварийная информация может выводиться на пост медицинского персонала или в помещение ответственной технической службы.

Размер лицевой части:

• ширина — 408 мм;
• высота — 479 мм;
• глубина корпуса — 100 мм.

Ширина и высота относятся к видимой панели изделия. Размер строительного проёма, глубина ниши и расположение подводящих труб принимаются по монтажному чертежу.

По согласованию возможно изготовление корпуса других размеров.

ВКГЭС-2 рассчитана на две самостоятельно отключаемые и контролируемые линии. Для каждой предусматриваются вентиль, измерительный прибор, датчик и соответствующее обозначение.

Количество газовых сред можно увеличить до четырёх, пяти, шести и более. Такое оборудование проектируется индивидуально с учётом количества арматуры, датчиков и сигнальных элементов.

• два запорных вентиля;
• манометры и вакуумметры;
• два датчика контроля рабочих параметров;
• местная световая сигнализация;
• индивидуальная маркировка линий;
• цветовая идентификация газовых сред;
• внутренняя трубная обвязка;
• врезной металлический корпус;
• защитная дверца;
• выходные контакты для передачи сигналов;
• проводное подключение удалённой индикации.

Рабочие диапазоны приборов, пороги срабатывания и алгоритм передачи информации согласовываются при заказе.

Лицевая часть изделия защищена порошковым покрытием. Возможно исполнение в любом цвете по каталогу RAL.
