Поэтажные газовые коробки

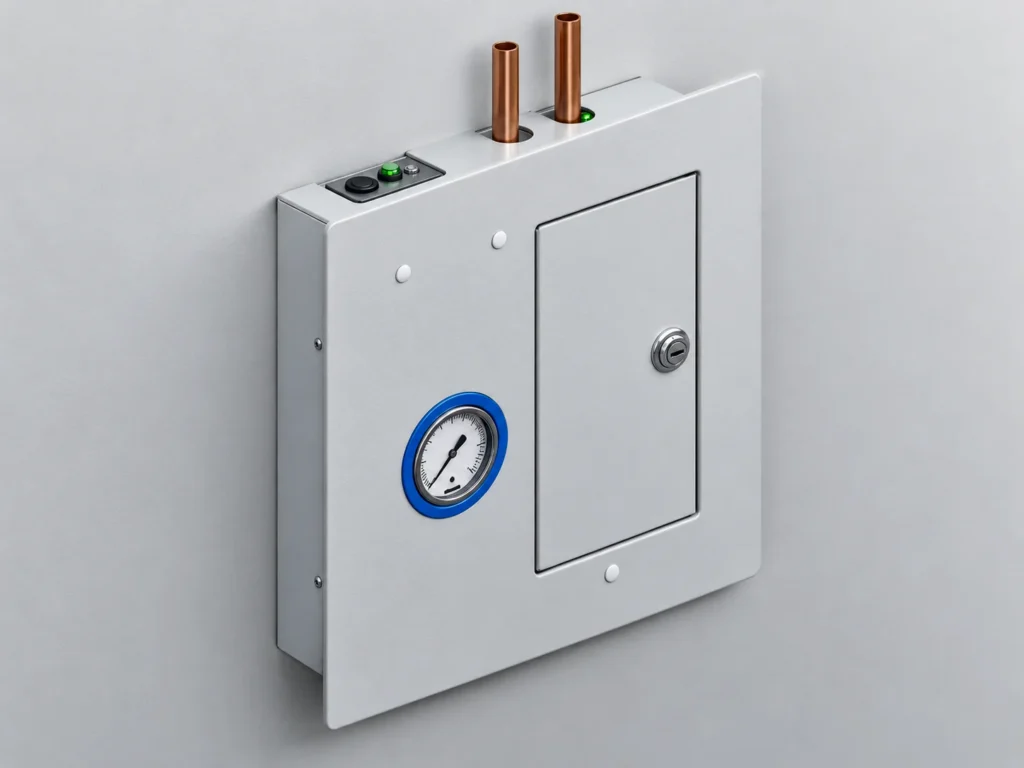

Врезная коробка газовая поэтажная ВКГЭС-1 на одну газовую линию с сигнализацией
- Раздел
- Системы медицинских газов
- Тип оборудования
- Поэтажные газовые коробки
Описание
ВКГЭС-1 предназначена для скрытого размещения запорной арматуры и оборудования контроля одной линии медицинского газа. Корпус устанавливается в подготовленную нишу, благодаря чему лицевая панель минимально выступает относительно поверхности стены.
Помимо ручного перекрытия и визуальной проверки параметров, коробка обеспечивает автоматический контроль состояния газовой линии. При отклонении давления или разрежения от установленного диапазона система формирует предупреждающий сигнал.
По согласованию с заказчиком можно предусмотреть проводную передачу аварийной информации на пост медицинского персонала, в техническое помещение или диспетчерскую систему. Пороговые значения, логика работы и способ подключения задаются проектом.
ВКГЭС-1 может быть изготовлена для кислорода, сжатого воздуха, вакуума, закиси азота, углекислого газа и других медицинских газов.
Размер
Размер лицевой части:
- ширина — 340 мм;
- высота — 480 мм;
- глубина корпуса — 100 мм.
Размер монтажной ниши определяется по монтажному чертежу конкретного исполнения. При необходимости габариты оборудования могут быть изменены по согласованию с заказчиком.
Количество газовых линий
ВКГЭС-1 контролирует одну газовую линию. В состав входят отдельный запорный вентиль, измерительный прибор, датчик и элементы сигнализации.
Возможности изготовления не ограничиваются одной линией. Под конкретный проект может быть разработана врезная коробка на четыре, пять, шесть и более медицинских газов с индивидуальными размерами и компоновкой.
Возможное оснащение
- запорный вентиль;
- манометр или вакуумметр;
- датчик давления или разрежения;
- местная световая индикация;
- маркировка медицинского газа;
- цветовое обозначение линии;
- защитная дверца;
- элементы ограничения доступа;
- выход для удалённой передачи сигнала;
- проводное соединение с постом персонала или диспетчерской.
Удалённая индикация и внешние линии связи включаются в комплектацию по согласованию с заказчиком.
Цветовое исполнение
Лицевая панель и видимые части корпуса окрашиваются порошковой краской. Цвет выбирается по каталогу RAL.
