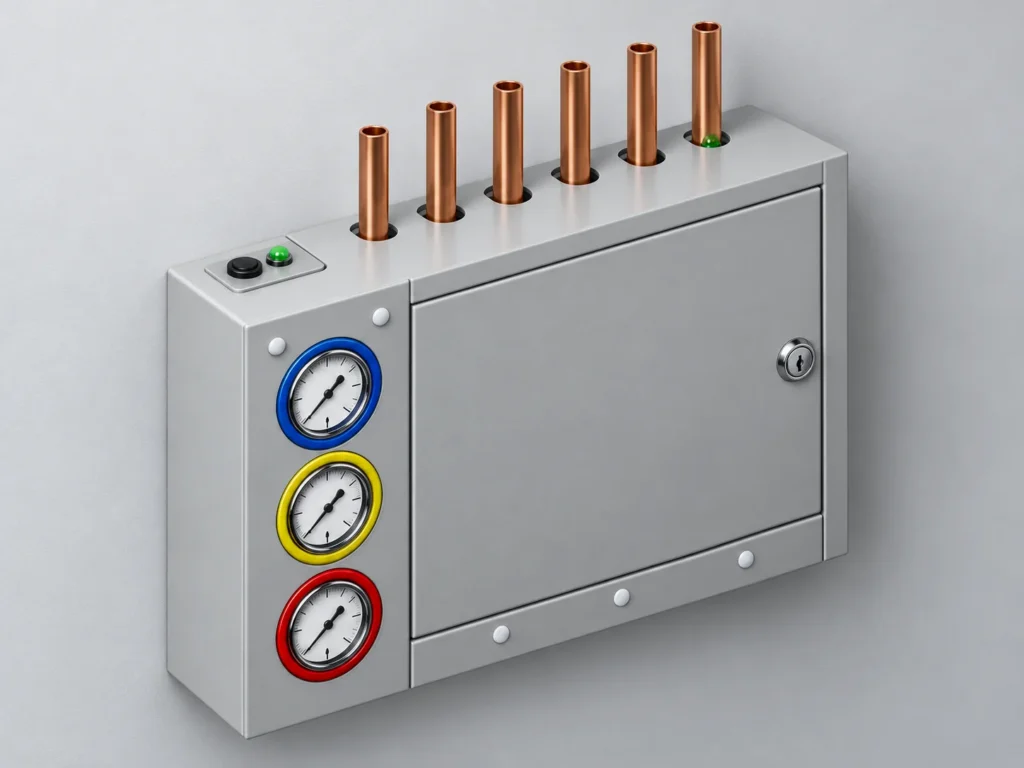

Коробка газовая поэтажная КГЭС-3 на три газовые линии с сигнализацией

КГЭС-3 представляет собой единый узел управления тремя линиями медицинских газов. Оборудование позволяет контролировать давление, отключать каждую среду отдельно и своевременно получать информацию об отклонении параметров газоснабжения.

Внутри настенного металлического корпуса устанавливаются три комплекта запорной и контрольной аппаратуры. Манометры отображают давление в напорных линиях, а вакуумметр показывает уровень разрежения в вакуумной системе. Датчики контролируют рабочие показатели и передают информацию на элементы сигнализации.

Типовая комбинация может включать кислород, сжатый воздух и вакуум. Однако состав определяется исключительно проектом: вместо указанных сред могут использоваться другие медицинские газы в необходимой заказчику последовательности.

При подготовке инженерного решения можно предусмотреть проводную передачу аварийной информации на пост медицинского персонала. Это позволяет разместить удалённую индикацию там, где ответственный сотрудник сможет своевременно заметить изменение состояния системы.

• ширина — 450 мм;
• высота — 448 мм;
• глубина — 98 мм.

Если проектом предусмотрено дополнительное сигнальное оборудование или иная компоновка арматуры, размеры корпуса согласовываются индивидуально.

Стандартная комплектация включает три независимо отключаемые и контролируемые линии. Для каждой из них устанавливаются вентиль, измерительный прибор, датчик и обозначение соответствующего медицинского газа.

Возможности изготовления не ограничиваются тремя линиями. По проекту в одном корпусе можно разместить оборудование для четырёх, пяти, шести и большего количества газовых сред. В этом случае размеры и конструкция рассчитываются под выбранное оснащение.

• три запорных вентиля;
• манометры и вакуумметры;
• датчики контроля давления и разрежения;
• местная световая индикация;
• маркировка всех газовых линий;
• цветовые обозначения газовых сред;
• внутренняя трубная обвязка;
• защитная дверца;
• элементы ограничения доступа;
• интерфейс для вывода аварийных сигналов;
• проводная линия связи с постом медицинского персонала.

Количество сигналов, принцип их объединения и устройство удалённой индикации определяются проектом.

Стальной корпус защищён порошковым покрытием. Окрашивание выполняется в выбранный заказчиком цвет по каталогу RAL.
