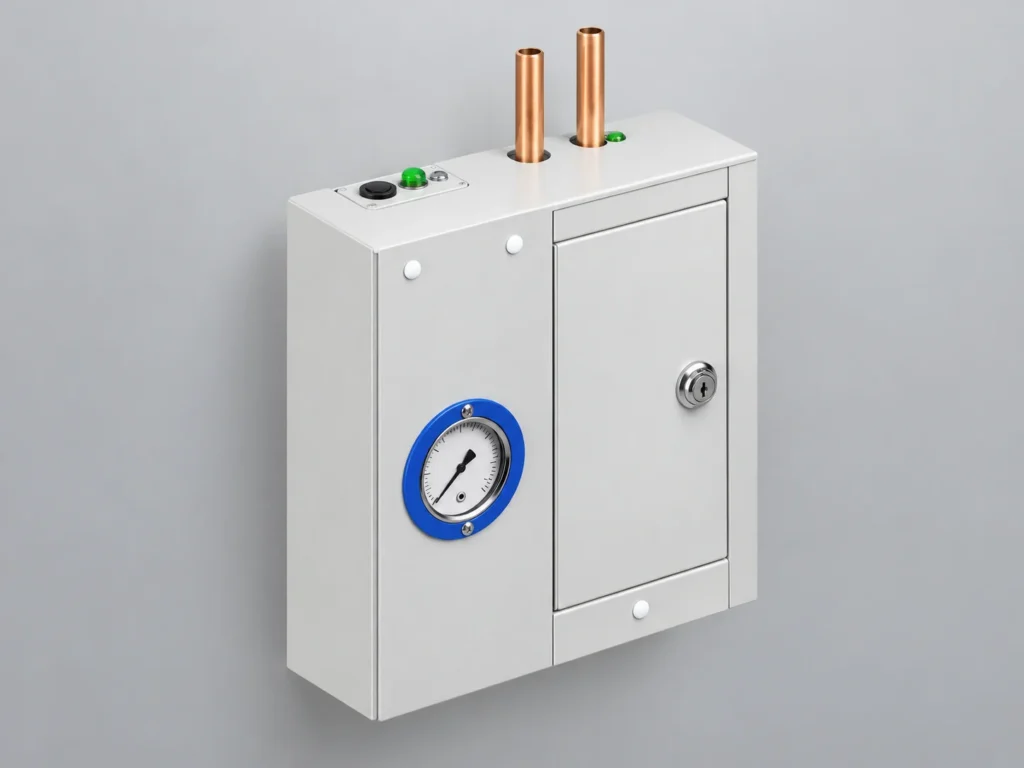

Коробка газовая поэтажная КГЭС-1 на одну газовую линию с сигнализацией
- Раздел
- Системы медицинских газов
- Тип оборудования
- Поэтажные газовые коробки
Описание
КГЭС-1 — настенная коробка для локального отключения одной линии медицинского газа и непрерывного контроля её рабочего состояния. В корпусе размещаются запорный вентиль, измерительный прибор, датчик давления и элементы местной сигнализации.
При выходе контролируемого параметра за установленный диапазон система формирует предупреждающий сигнал. Это позволяет быстрее обнаружить снижение или превышение давления на обслуживаемом участке медицинской газовой сети.
По согласованию с заказчиком сигнал о неисправности может передаваться по проводной линии на пост медицинского персонала, в диспетчерскую или в систему мониторинга инженерного оборудования. Конкретный способ передачи и состав внешнего оборудования определяются при проектировании.
Коробка может быть изготовлена для кислорода, сжатого воздуха, вакуума, закиси азота, углекислого газа или другой среды, предусмотренной системой медицинского газоснабжения.
Размер
- ширина — 280 мм;
- высота — 450 мм;
- глубина — 98 мм.
Габариты могут быть изменены по согласованию с заказчиком, если этого требуют установленная арматура, сигнальное оборудование или условия подключения.
Количество газовых линий
КГЭС-1 рассчитана на одну контролируемую газовую линию. Тип медицинского газа, рабочий диапазон и пороговые значения сигнализации задаются в соответствии с проектом.
Возможно изготовление оборудования на четыре, пять, шесть и более газовых линий. Для такого исполнения размеры корпуса, количество датчиков и расположение сигнальных элементов рассчитываются индивидуально.
Возможное оснащение
- запорный вентиль;
- манометр или вакуумметр;
- датчик контроля давления или разрежения;
- местная световая сигнализация;
- обозначение медицинского газа;
- цветовая идентификация линии;
- защитная дверца;
- элементы ограничения доступа;
- выход для передачи аварийного сигнала;
- проводное подключение к удалённому посту или диспетчерской системе.
Удалённая передача информации выполняется по согласованию с заказчиком и должна быть предусмотрена проектом.
Цветовое исполнение
Металлический корпус имеет порошковое покрытие. Цвет выбирается по каталогу RAL с учётом требований к оформлению и обозначению инженерного оборудования.
