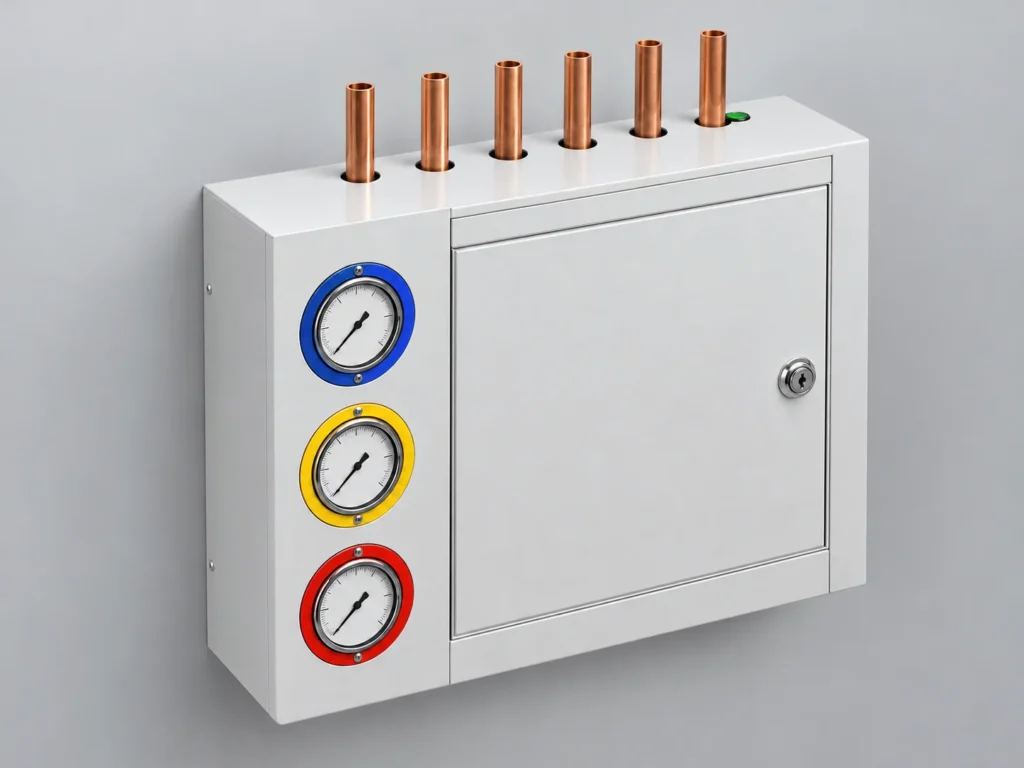

Коробка газовая поэтажная КГЭ-3 на три газовые линии
- Раздел
- Системы медицинских газов
- Тип оборудования
- Поэтажные газовые коробки
Описание
КГЭ-3 объединяет в одном настенном корпусе запорную арматуру и приборы контроля трёх линий медицинского газоснабжения. Каждая линия управляется отдельно, поэтому при необходимости можно отключить определённую газовую среду на обслуживаемом участке, не останавливая работу остальных линий.
За передней дверцей располагаются запорные вентили и измерительные приборы. Давление в напорных линиях отображается на манометрах, а параметры вакуумной системы контролируются вакуумметром. Такое исполнение обеспечивает наглядный контроль состояния всех трёх газовых линий в одной точке.
Распространённым вариантом является комплектация для кислорода, сжатого воздуха и вакуума, однако этот набор не является обязательным. КГЭ-3 может быть изготовлена для любых трёх медицинских газов, предусмотренных проектной документацией.
Размер
- ширина — 450 мм;
- высота — 448 мм;
- глубина — 98 мм.
По согласованию с заказчиком габариты могут быть скорректированы под выбранную арматуру, направление трубопроводов и условия монтажа.
Количество газовых линий
КГЭ-3 рассчитана на три независимо отключаемые газовые линии. Для каждой линии предусматриваются собственный вентиль, измерительный прибор и обозначение медицинского газа.
Состав и порядок расположения газов выбираются по проекту. При необходимости возможно изготовление коробки на четыре, пять, шесть и более газовых линий. Для увеличенного исполнения индивидуально определяются размеры корпуса и внутренняя компоновка.
Возможное оснащение
- три запорных вентиля;
- манометры для газовых линий, работающих под давлением;
- вакуумметр для вакуумной линии;
- трубные соединения и внутренняя обвязка;
- маркировка каждой газовой среды;
- цветовая идентификация линий;
- защитная дверца;
- элементы ограничения доступа;
- технологические вводы для подключения трубопроводов.
Окончательная комплектация формируется на основании проекта системы медицинского газоснабжения.
Цветовое исполнение
Металлический корпус окрашивается порошковой краской. Цвет выбирается по каталогу RAL и может быть согласован с требованиями проектной документации или оформлением объекта.
