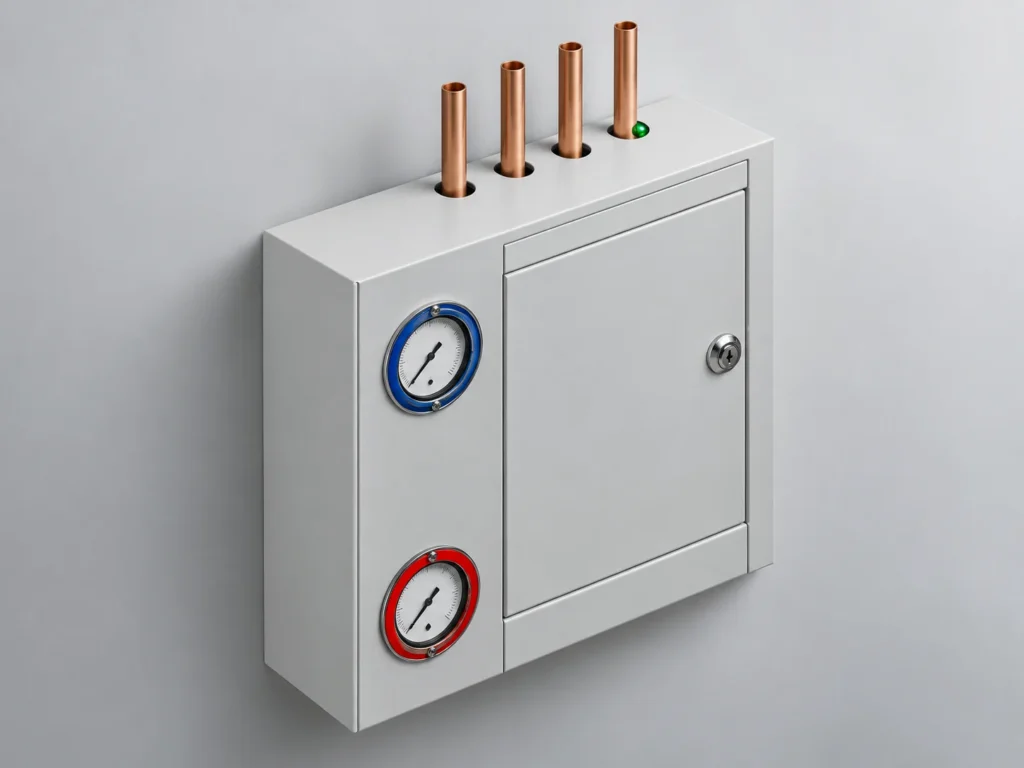

Коробка газовая поэтажная КГЭ-2 на две газовые линии

КГЭ-2 предназначена для размещения запорной арматуры и контрольных приборов двух независимых линий медицинских газов. Каждую линию можно перекрыть отдельно при проведении технических работ, ремонте или возникновении нештатной ситуации.

Внутри металлического корпуса для каждой газовой среды устанавливаются собственный вентиль и прибор визуального контроля. Для линий, работающих под давлением, используются манометры, а для вакуумной системы — вакуумметр.

Состав медицинских газов определяется проектом объекта. Это могут быть кислород и вакуум, кислород и сжатый воздух либо другое сочетание газовых сред. Типовые чертежи показывают один из возможных вариантов комплектации и не ограничивают выбор заказчика.

• ширина — 350 мм;
• высота — 449 мм;
• глубина — 98 мм.

При нестандартном составе оборудования размеры корпуса могут быть изменены по согласованию с заказчиком.

КГЭ-2 рассчитана на две независимо отключаемые газовые линии. Для каждой линии предусматриваются отдельная запорная арматура, контрольный прибор и соответствующая маркировка.

Обозначение модели указывает количество линий, но не определяет обязательный набор газов. Их назначение и расположение устанавливаются проектной документацией.

По индивидуальному заказу возможно изготовление поэтажной коробки на четыре, пять, шесть и более медицинских газов. Размер корпуса и размещение оборудования в этом случае определяются отдельно.

• два запорных вентиля;
• два манометра;
• сочетание манометра и вакуумметра;
• трубные соединения и внутренняя обвязка;
• маркировка газовых сред;
• цветовая идентификация линий;
• защитная дверца;
• элементы ограничения доступа;
• технологические вводы необходимого направления.

Состав арматуры, диапазоны контрольных приборов и способ подключения уточняются при оформлении заказа.

Корпус изготавливается из металла и имеет стойкое порошковое покрытие. Возможно окрашивание в любой цвет по каталогу RAL.
