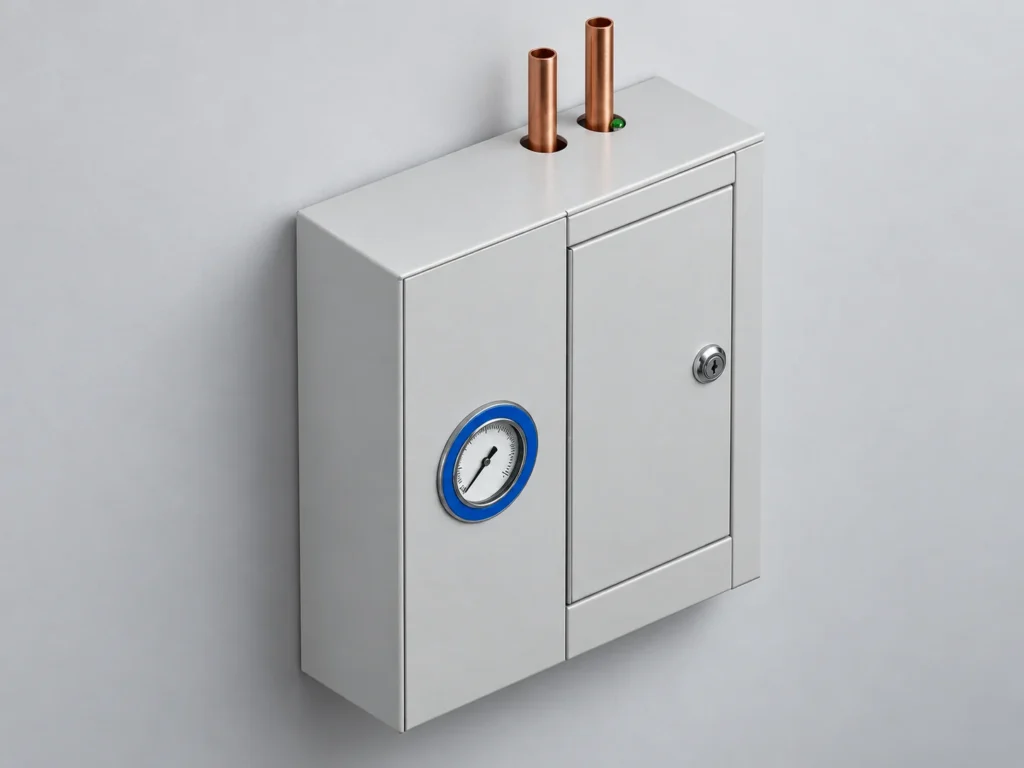

Коробка газовая поэтажная КГЭ-1 на одну газовую линию

КГЭ-1 — настенная поэтажная коробка для локального управления одной линией медицинского газоснабжения. Размещённый внутри корпуса запорный вентиль позволяет перекрыть подачу газа на обслуживаемом участке без отключения всей системы медицинских газов.

Для визуального контроля рабочего давления устанавливается манометр. Если коробка подключается к вакуумной линии, вместо него применяется вакуумметр. Арматура находится за защитной дверцей и остаётся доступной для технического обслуживания.

КГЭ-1 может использоваться для кислорода, сжатого воздуха, вакуума, закиси азота, углекислого газа и других медицинских газов. Конкретная газовая среда, тип арматуры и маркировка определяются проектом.

• ширина — 280 мм;
• высота — 450 мм;
• глубина — 98 мм.

По согласованию с заказчиком размеры корпуса могут быть изменены с учётом состава оборудования, способа подключения трубопровода и особенностей объекта.

Стандартное исполнение КГЭ-1 рассчитано на одну газовую линию. Вид медицинского газа выбирается заказчиком и не ограничивается примерами, указанными на типовом чертеже.

Для объектов, где требуется централизованное размещение большего количества запорной арматуры, возможно изготовление коробки на четыре, пять, шесть и более газовых линий. Габариты и внутренняя компоновка такого исполнения рассчитываются индивидуально.

• запорный вентиль для медицинского газа;
• манометр или вакуумметр;
• трубные соединения;
• маркировка медицинского газа;
• цветовое обозначение газовой линии;
• защитная дверца;
• элементы ограничения доступа;
• технологические вводы для подключения трубопровода.

Комплектация, рабочий диапазон измерительного прибора и направление подключения согласовываются при заказе.

Металлический корпус окрашивается порошковой краской. Цвет можно выбрать по каталогу RAL с учётом требований проекта и оформления помещений.
