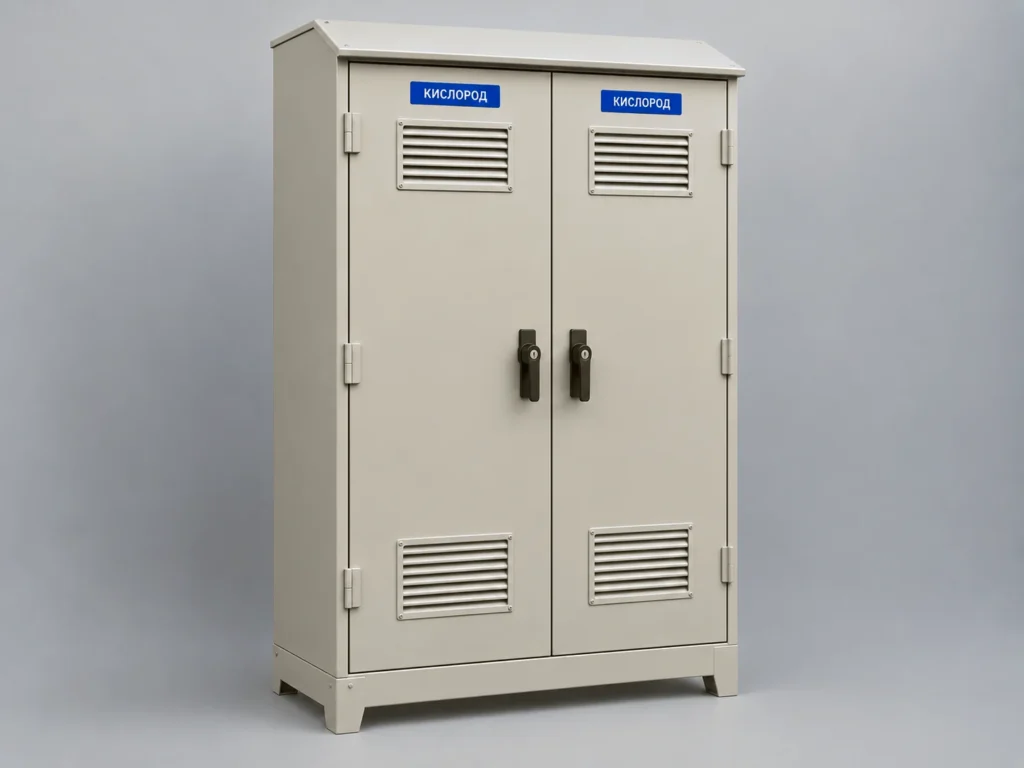

Шкаф металлический для кислородной рампы на 3 баллона

Металлический шкаф предназначен для компактного размещения кислородной рампы и трёх газовых баллонов. Внутреннее пространство позволяет объединить оборудование баллонной станции в одном корпусе и обеспечить организованный доступ к арматуре при эксплуатации и техническом обслуживании.

Шкаф может поставляться без утепления или с теплоизоляцией. Выбор исполнения зависит от места установки, температурных условий и требований проектной документации. Наличие системы обогрева, вентиляции и дополнительного оборудования согласовывается отдельно.

Внутри шкафа может размещаться рампа на змеевиках или гибких шлангах высокого давления. Состав газовой арматуры, направление подключения и схема вывода трубопровода определяются проектом.

• ширина — 1100 мм;
• глубина — 500 мм;
• высота — 2037 мм.

При необходимости возможно изготовление шкафа других размеров по согласованию с заказчиком.

Шкаф рассчитан на размещение кислородной рампы и трёх газовых баллонов.

Газовые баллоны и рампа включаются в поставку только в том случае, если это предусмотрено спецификацией заказа.

• без утепления;
• с утеплением;
• под рампу на металлических змеевиках;
• под рампу на гибких шлангах высокого давления;
• с индивидуальным расположением вводов и выводов;
• с изменёнными размерами по проекту.

Утеплённое исполнение не означает автоматического наличия обогрева. Необходимость установки нагревательного оборудования определяется отдельно.

Внутри шкафа могут размещаться:

• кислородная рампа на три баллона;
• распределительный коллектор;
• металлические змеевики или гибкие шланги;
• запорная арматура;
• приборы контроля давления;
• редуцирующее оборудование;
• крепления для баллонов и элементов рампы;
• соединения для вывода газа в магистраль.

Точный состав оборудования указывается в спецификации.

Цвет и тип защитного покрытия металлического корпуса согласовываются с заказчиком.
