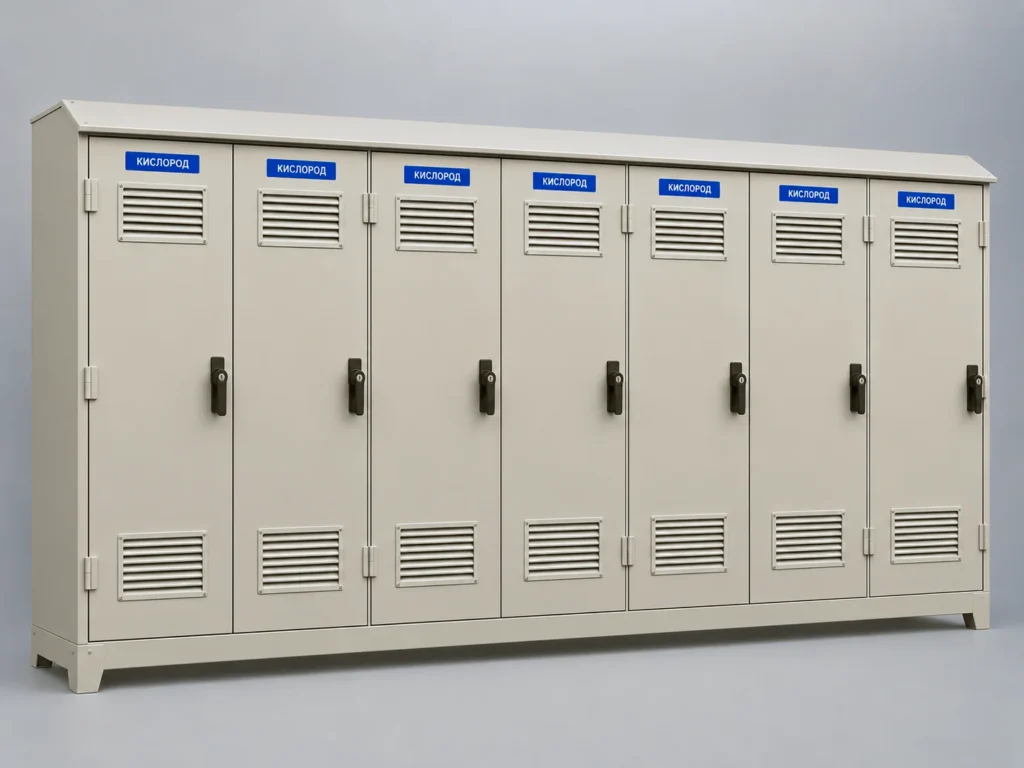

Шкаф металлический для кислородной рампы на 10 баллонов

Металлический шкаф на 10 баллонов предназначен для размещения кислородной рампы, соединительной арматуры и оборудования контроля давления. Протяжённый корпус позволяет организовать десять точек подключения баллонов и собрать основные элементы газобаллонной станции в единой конструкции.

Вместимость шкафа означает общее количество размещаемых баллонов. Конкретная схема рампы определяется проектом: это может быть одна группа либо разделение баллонов между рабочим и резервным плечами. Способ переключения между группами также должен быть согласован отдельно.

Баллоны могут подключаться к коллектору металлическими змеевиками или гибкими шлангами высокого давления. Выбор соединений зависит от конструкции рампы и требований к кислородной станции.

Для разных условий размещения предусмотрены шкафы без теплоизоляции и утеплённые исполнения. Утепление корпуса само по себе не предусматривает наличие электрического обогрева. Если обогрев необходим, его включают в техническое задание отдельным пунктом.

• ширина — 3900 мм;
• глубина — 500 мм;
• высота — 2040 мм.

По согласованию с заказчиком размеры могут быть изменены с учётом компоновки рампы, состава оборудования и условий установки.

Шкаф рассчитан на размещение рампы и десяти кислородных баллонов.

Возможные варианты распределения баллонов между рабочей и резервной группами определяются проектом. Обозначение «на 10 баллонов» без дополнительной информации не следует трактовать как два плеча по десять баллонов.

Баллоны не входят в стандартный комплект поставки.

• без утепления;
• с теплоизоляцией;
• под рампу на металлических змеевиках;
• под рампу на гибких шлангах высокого давления;
• под одногрупповую или многогрупповую схему;
• с индивидуальным расположением трубопроводных вводов и выводов;
• нестандартного размера по согласованному проекту.

Внутри шкафа могут размещаться:

• кислородная рампа на десять баллонов;
• один или несколько распределительных коллекторов;
• металлические змеевики или гибкие шланги;
• запорная арматура;
• приборы контроля давления;
• редуцирующее оборудование;
• узел переключения рабочих групп;
• крепления для рампы и баллонов;
• трубопроводный выход в систему кислородоснабжения;
• устройства контроля и сигнализации.

Состав оборудования и наличие автоматического или ручного переключения уточняются при формировании заказа.

Цвет металлического корпуса и тип защитного покрытия согласовываются с заказчиком.
