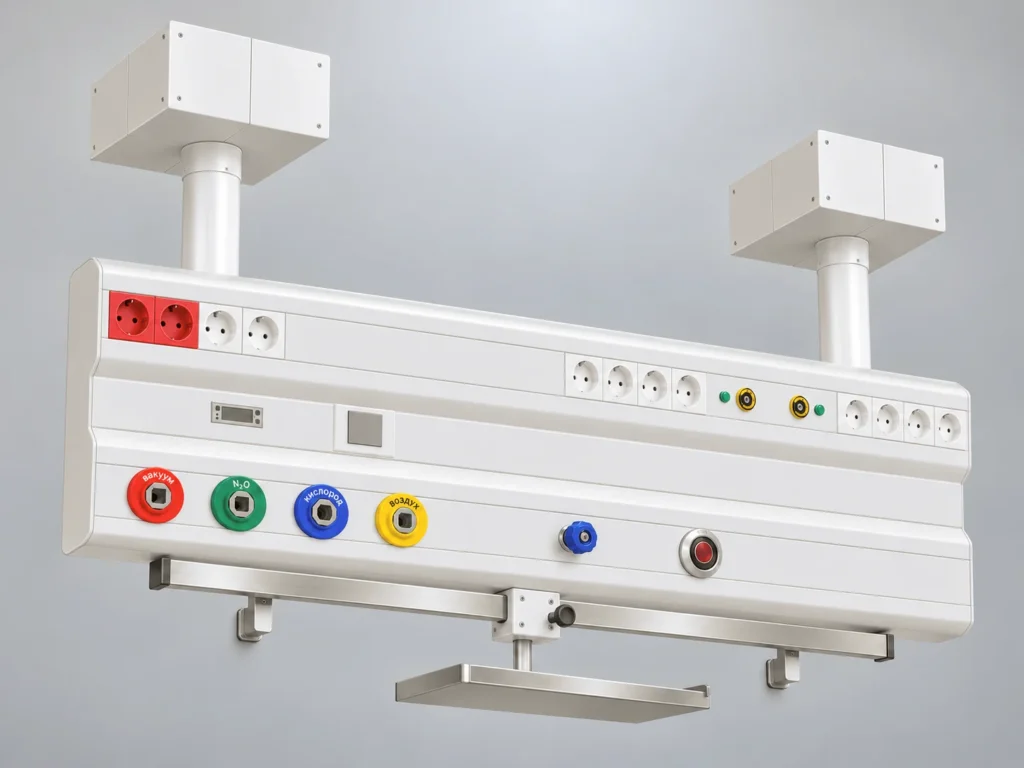

Потолочная консоль, мостовая — КГР 273 Ш-образная
- Раздел
- Потолочные консоли
- Тип оборудования
- Мостовые
Описание
КГР 273 Ш — модульная потолочная система для организации медицинских газов, электропитания и оборудования возле реанимационных коек. Консоль закрепляется над рабочей зоной и может обслуживать как одного пациента, так и несколько последовательно расположенных койко-мест.
Ш-образный алюминиевый профиль применяется в проектах, где встроенное в мост освещение не требуется. Свободное пространство корпуса используется для размещения необходимого количества газовых клапанов, электрических розеток, защитной аппаратуры и информационных подключений.
При многоместном исполнении мост набирается из отдельных функциональных секций. Каждая секция формирует самостоятельную рабочую зону со своим набором медицинских газов и электрических точек. Крайние и центральные элементы соединяются в общую конструкцию требуемой длины.
К нижней части моста могут крепиться медицинские рельсы и передвижные шаттлы. На шаттле размещается полочная станция с ящиками и штангами либо самостоятельный консольный блок. Возможность продольного перемещения и поворота помогает менять положение оборудования без переноса напольных стоек и тумб.
Конструкция позволяет разместить мониторы пациента, инфузионные и шприцевые насосы, принадлежности для респираторной поддержки и вакуумной аспирации. При необходимости на рельс или шаттл устанавливается отдельный направляемый светильник.
Размер
- количество обслуживаемых койко-мест — от одного;
- длина и количество секций определяются планировкой помещения;
- одна секция обычно формирует отдельную рабочую зону возле койки;
- общая длина моста подбирается по количеству пациентов и расстоянию между кроватями;
- количество и расположение потолочных креплений рассчитываются индивидуально;
- высота установки согласовывается с чистым потолком, инженерными коммуникациями и габаритами навесного оборудования.
Окончательные размеры указываются в рабочем чертеже после согласования расположения коек и состава оснащения.
Возможное оснащение
- один или несколько кислородных клапанов;
- клапаны вакуума;
- клапаны медицинского сжатого воздуха;
- разъёмы других медицинских газов;
- группы электрических розеток;
- отдельные электрические линии для медицинской аппаратуры;
- автоматические выключатели;
- индикаторы электропитания;
- клеммы уравнивания потенциалов;
- разъёмы передачи данных;
- кнопки вызова персонала;
- медицинские рельсы по длине секций;
- передвижные поворотные шаттлы;
- газоэлектрические консольные блоки на шаттлах;
- полки для мониторов и аппаратуры;
- полки с выдвижными ящиками;
- штанги диаметром 38 мм;
- стойки для инфузоматов;
- держатели шприцевых насосов;
- кронштейны для мониторов;
- локальные направляемые светильники;
- увлажнители лечебных газов;
- вакуумные регуляторы;
- аспирационные ёмкости;
- контейнеры для катетеров;
- корзины, держатели и принадлежности для ухода за пациентом.
Компоновка разрабатывается по техническому заданию. Разъёмы и принадлежности могут находиться непосредственно в корпусе моста либо на перемещаемом консольном блоке.
Примеры комплектации
Для одного пациента: секция с кислородом, вакуумом и сжатым воздухом, несколькими группами электрических розеток, разъёмами передачи данных, медицинским рельсом и шаттлом с полками.
Для нескольких койко-мест: последовательность самостоятельных зон, объединённых общим несущим мостом. Возле каждой кровати предусматривается индивидуальный комплект подключений и отдельное место для размещения медицинской аппаратуры.
Для насыщенной реанимационной зоны: передвижной консольный блок на шаттле, мониторные полки, штанги для инфузионного оборудования, вакуумные принадлежности и дополнительные держатели. Такая компоновка позволяет перераспределять оборудование в пределах рабочего участка.
Цветовое исполнение
Корпус окрашивается порошковой краской в любой цвет по каталогу RAL. Вставки и отдельные элементы могут совпадать с основным цветом либо выделяться контрастным оттенком для визуального разделения функциональных зон.
Где применяется
КГР 273 Ш предназначена для помещений, в которых основное освещение организовано отдельно и требуется развитая система инженерного обеспечения:
- отделения реанимации;
- палаты интенсивной терапии;
- противошоковые и реанимационные залы;
- многоместные палаты постоянного наблюдения;
- послеоперационные блоки;
- помещения с большим количеством прикроватной медицинской аппаратуры.
