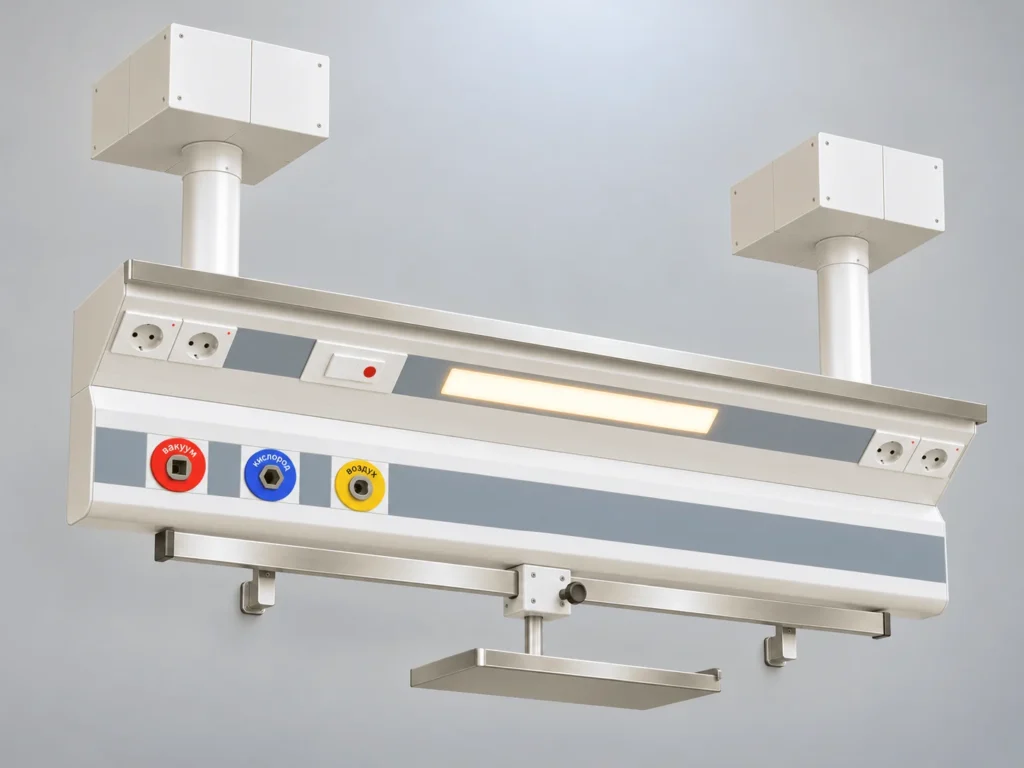

Потолочная консоль, мостовая — КГР 273 Г-образная
- Раздел
- Потолочные консоли
- Тип оборудования
- Мостовые
Описание
КГР 273 Г — неподвижная потолочная мостовая консоль для комплексного оснащения одного или нескольких койко-мест в реанимации и палате интенсивной терапии. Конструкция собирается из алюминиевых секций и образует единую инженерную линию над рабочей зоной. В корпусе размещаются медицинские газы, электрические и информационные разъёмы, средства связи и встроенное освещение.
Мост может состоять из одной секции либо объединять несколько индивидуальных зон. Для каждого пациента предусматривается собственный набор газовых клапанов, электрических розеток, разъёмов и навесного оборудования. Количество секций и общая длина рассчитываются с учётом расстановки коек и параметров помещения.
Г-образный профиль позволяет встроить верхнее, нижнее и ночное освещение. Режимы света включаются независимо, поэтому общая система может использоваться для освещения рабочей зоны, наблюдения за пациентом и работы персонала в ночное время.
Вдоль моста устанавливаются передвижные поворотные шаттлы. Шаттл может оснащаться полками, выдвижным ящиком, штангами и держателями либо нести отдельный консольный блок с газовыми клапанами, электрическими розетками и другими необходимыми подключениями. Возможность перемещения позволяет расположить аппаратуру в удобной зоне относительно пациента.
Потолочная установка освобождает пространство возле кровати, помогает организовать провода и газовые шланги и обеспечивает доступ к пациенту с разных сторон.
Размер
- исполнение — на одно или несколько койко-мест;
- длина одной функциональной секции определяется проектом;
- распространённая длина зоны одного койко-места — около 1600–1800 мм;
- общая длина увеличивается путём соединения необходимого количества секций;
- высота подвеса рассчитывается с учётом высоты перекрытия, подвесного потолка и расположения медицинского оборудования.
Количество потолочных опор, длина проставок и расстояния между точками крепления определяются по результатам проектной проработки помещения.
Возможное оснащение
- клапаны кислорода;
- клапаны сжатого воздуха;
- клапаны вакуума;
- точки подачи других медицинских газов;
- электрические розетки 230 В;
- индикаторы наличия напряжения;
- автоматические выключатели;
- клеммы уравнивания потенциалов;
- информационные разъёмы RJ-45;
- кнопки вызова медицинского персонала;
- верхнее освещение;
- нижнее освещение;
- ночное освещение;
- раздельные выключатели света;
- медицинские рельсы;
- передвижные поворотные шаттлы;
- консольные блоки на шаттлах;
- мониторные полки;
- полки с выдвижными ящиками;
- штанги для мониторов и инфузоматов;
- держатели шприцевых насосов;
- инфузионные стойки;
- кронштейны для мониторов;
- светильники местного освещения с изменяемой геометрией;
- увлажнители кислорода;
- регуляторы вакуума;
- аспирационные банки;
- контейнеры для катетеров;
- держатели и другие медицинские принадлежности.
Состав оборудования каждой секции может быть одинаковым для всех пациентов или подбираться индивидуально.
Примеры комплектации
Мост на одно койко-место: газовые клапаны, электрические розетки, информационные разъёмы, встроенное верхнее, нижнее и ночное освещение, медицинский рельс и передвижной шаттл с полками.
Многоместный реанимационный мост: объединённые в одну линию секции с индивидуальным комплектом подключений возле каждой кровати. Для каждого места может устанавливаться отдельный шаттл с полками, ящиком, монитором, инфузионным оборудованием и принадлежностями для кислородной и вакуумной терапии.
Исполнение с консольным блоком: на передвижном шаттле размещается функциональный блок с газовыми и электрическими точками. Его можно перемещать вдоль рабочей зоны и располагать ближе к используемой аппаратуре.
Цветовое исполнение
Алюминиевые элементы окрашиваются порошковой краской в цвет по каталогу RAL. Основной корпус и отдельные вставки могут быть выполнены в одном цвете или в сочетании разных оттенков.
Где применяется
КГР 273 Г используется в помещениях, где необходимо совместить централизованную подачу медицинских газов, электропитание, размещение оборудования и встроенное освещение:
- реанимационные залы;
- палаты интенсивной терапии;
- многоместные реанимационные палаты;
- палаты послеоперационного наблюдения;
- помещения экстренной медицинской помощи;
- другие зоны длительного наблюдения и интенсивного лечения пациентов.
