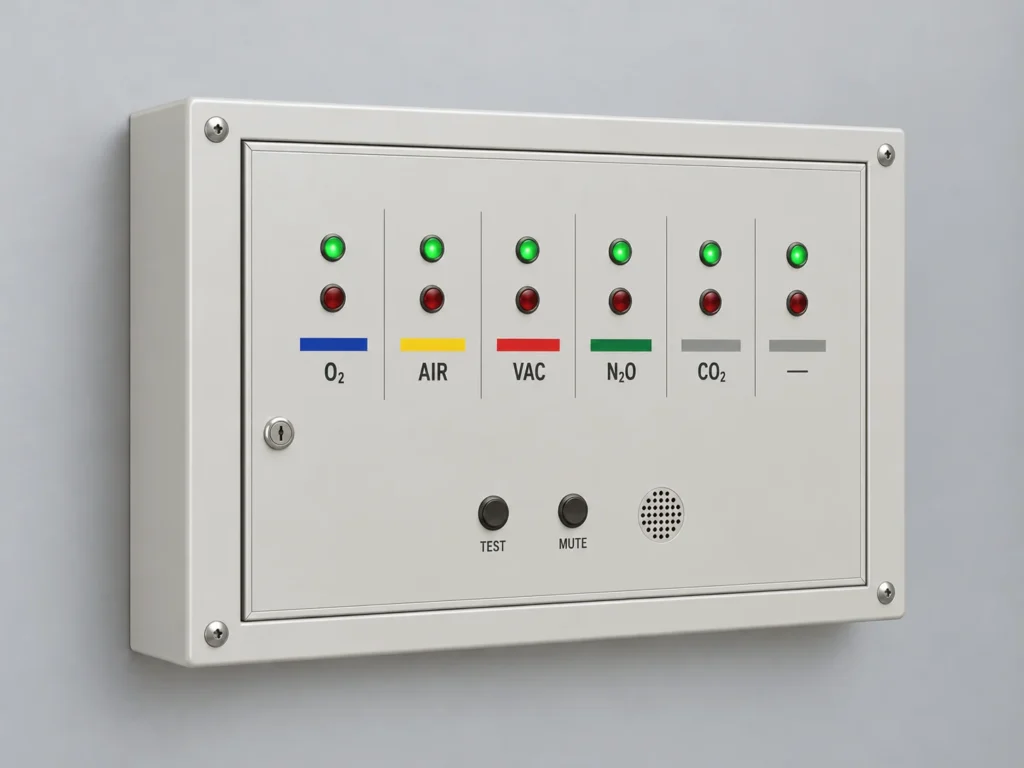

Сигнальный блок на 6 медицинских газов

Сигнальный блок предназначен для централизованного контроля до шести линий медицинских газов. Устройство принимает электрические сигналы от датчиков давления и разрежения, установленных в поэтажных коробках или на контролируемых участках трубопроводной системы.

При изменении параметров за пределами установленного диапазона блок отображает аварийное состояние соответствующей линии. Подписи каналов позволяют определить, по какому газу поступило предупреждение.

К блоку можно подключать кислород, сжатый воздух, вакуум, закись азота, углекислый газ и другие среды. Фактический набор газов назначается проектом и не является фиксированным.

Сигнальный блок выполняет функцию наблюдения и оповещения. Он не заменяет запорные вентили, регуляторы давления, манометры и вакуумметры.

Габариты корпуса зависят от типа индикации, количества подключаемых каналов и состава дополнительного оборудования. Размеры определяются при согласовании исполнения.

Количество контролируемых линий

Блок рассчитан на подключение до шести независимых каналов.

Каждый канал закрепляется за конкретной газовой линией и получает собственное обозначение. Допускается использование меньшего количества каналов, если это предусмотрено проектом.

• приём сигналов от датчиков давления и разрежения;
• контроль до шести газовых линий;
• раздельное отображение состояния каждого канала;
• предупреждение об отклонении рабочих параметров;
• идентификация проблемной магистрали;
• передача общего или раздельных аварийных сигналов при соответствующей комплектации.

• световые индикаторы состояния;
• подписи контролируемых газов;
• звуковое оповещение;
• кнопка отключения звукового сигнала;
• кнопка проверки индикации;
• клеммы для подключения датчиков;
• выходные контакты для внешней сигнализации;
• проводная передача информации на пост персонала;
• металлический корпус;
• встроенный или внешний блок питания.

Наличие звуковой сигнализации, органов управления и внешних выходов определяется спецификацией.

Передача аварийной информации

По согласованию с заказчиком сигналы могут выводиться на пост медицинского персонала, в техническое помещение или систему диспетчеризации здания.

Тип кабеля, схема соединения и логика передачи информации должны быть предусмотрены проектом.

Цвет корпуса и оформление лицевой панели согласовываются с заказчиком.
