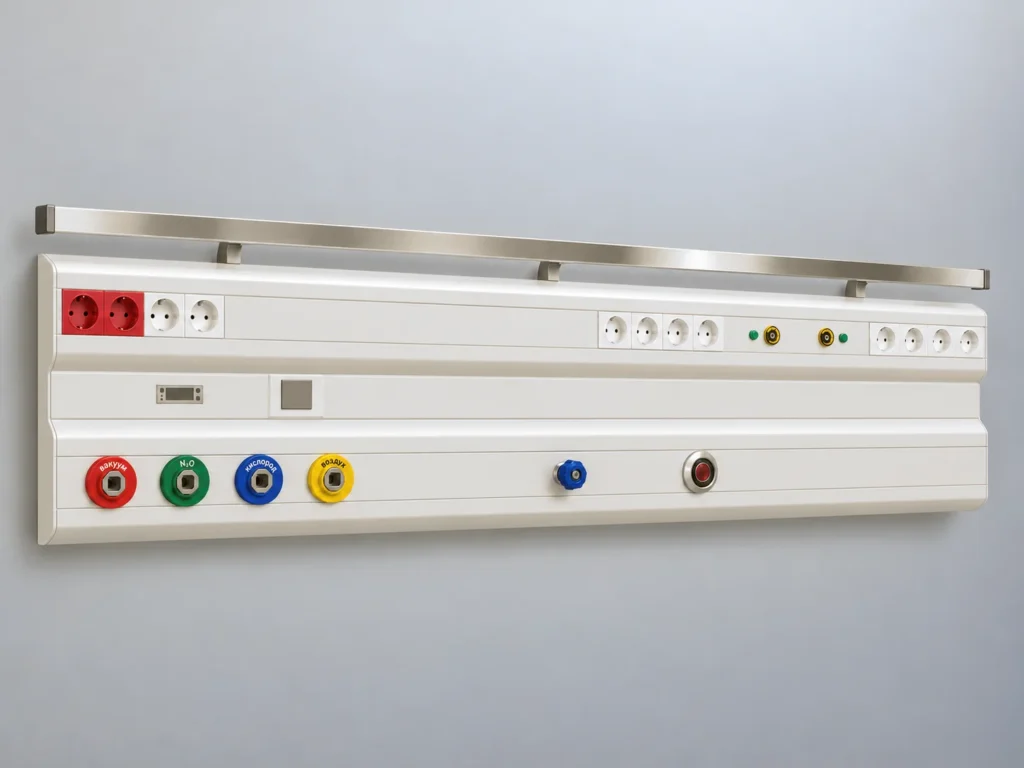

Настенная консоль, горизонтальная — КГР 271 Ш-образная
- Раздел
- Настенные консоли
- Тип оборудования
- Горизонтальные
Описание
КГР 271 Ш — удлинённая двухрядная настенная консоль для помещений с большим количеством медицинской аппаратуры. Алюминиевый корпус длиной от 1200 до 2000 мм позволяет разместить расширенный набор газовых клапанов, электрических розеток, коммуникационных разъёмов и принадлежностей.
Два ряда используются для функционального разделения оборудования. Электрическую часть рекомендуется располагать в верхней зоне, а точки подключения медицинских газов — в нижней. Такая компоновка сохраняет свободный доступ к розеткам и органам управления после установки увлажнителей, вакуумных регуляторов и аспирационных ёмкостей.
На верхней и нижней частях корпуса могут размещаться медицинские рельсы. К ним крепятся монитор пациента, приборные полки, инфузионные принадлежности, штанги для шприцевых насосов, контейнеры и направляемые светильники. Все необходимые элементы можно объединить в одну настенную систему возле рабочего места медицинского персонала.
Встроенные светильники конструкцией не предусматриваются. Если требуется дополнительное освещение операционного или реанимационного поля, применяется отдельный светильник с изменяемой геометрией, закреплённый на медицинском рельсе.
Внешнее оформление подбирается под интерьер помещения: корпус и средние вставки можно окрасить одинаково либо использовать разные цвета по каталогу RAL.
Размер
- длина — от 1200 до 2000 мм;
- распространённое исполнение — 1600 мм;
- высота корпуса — 423 мм;
- максимальная глубина — 110 мм.
Навесные приборы и принадлежности в указанные габариты не входят.
Возможное оснащение
- необходимое количество клапанов медицинских газов;
- кислород, сжатый воздух, вакуум;
- закись азота и углекислый газ;
- дополнительные кислородные клапаны для аппаратов ИВЛ;
- AirMotor для подключения пневматического инструмента;
- система отвода анестезиологических газов;
- манометры и вакуумметры;
- несколько групп электрических розеток;
- автоматические выключатели;
- индикаторы электропитания;
- клеммы защитного соединения;
- кнопки вызова медицинского персонала;
- разъёмы передачи данных;
- верхний и нижний медицинские рельсы;
- полки для медицинских приборов и мониторов;
- полки с выдвижными ящиками;
- штанги для шприцевых насосов;
- держатели инфузионных систем;
- контейнеры для катетеров;
- увлажнители лечебных газов;
- вакуумные регуляторы и аспирационные банки;
- светильник местного освещения.
Количество одинаковых газовых клапанов не определяет число обслуживаемых пациентов. Например, два кислородных клапана могут использоваться на одном реанимационном месте: один — для подачи кислорода пациенту, второй — для подключения аппарата искусственной вентиляции лёгких.
Пример комплектации для операционной
Газовые клапаны кислорода, сжатого воздуха и вакуума, точки подключения закиси азота и углекислого газа, AirMotor, отвод анестезиологических газов, группы электрических розеток, клеммы уравнивания потенциалов, информационные разъёмы, два медицинских рельса, приборные полки и штанги для размещения оборудования.
Конкретный набор газов определяется назначением операционной и используемой медицинской техникой.
Где применяется
КГР 271 Ш предназначена для:
- реанимационных залов;
- отделений анестезиологии и реанимации;
- палат интенсивной терапии;
- противошоковых помещений;
- операционных и малых операционных;
- помещений с большим количеством постоянно подключённой аппаратуры.
В операционном блоке настенная консоль может заменить потолочную систему, когда перекрытия не позволяют установить подвесное оборудование или проект имеет ограничения по стоимости. Она обеспечивает подвод медицинских газов, электропитания и размещение аппаратуры без использования потолочной подвесной конструкции.
